شیلنگ باد نخی چیست؟ تعریف، ساختار، کاربردها و نکات فنی

شیلنگ باد نخی، که با عناوینی چون شیلنگ منجیددار یا شیلنگ پنوماتیک تقویتشده نیز شناخته می‌شود، یکی از تجهیزات اساسی در سیستم‌های انتقال هوای فشرده و سایر سیالات در صنایع مختلف محسوب می‌گردد. این محصول به‌دلیل برخورداری از ساختاری مستحکم و در عین حال انعطاف‌پذیر، قادر به تحمل فشارهای کاری قابل‌توجهی بوده و گزینه‌ای متداول برای مصارف صنعتی، نیمه‌صنعتی و حتی برخی مصارف خاص به شمار می‌رود. مقاله حاضر به بررسی جامع تعریف، اجزای تشکیل‌دهنده، ویژگی‌ها، کاربردها و ملاحظات انتخاب و نگهداری این نوع شیلنگ می‌پردازد.

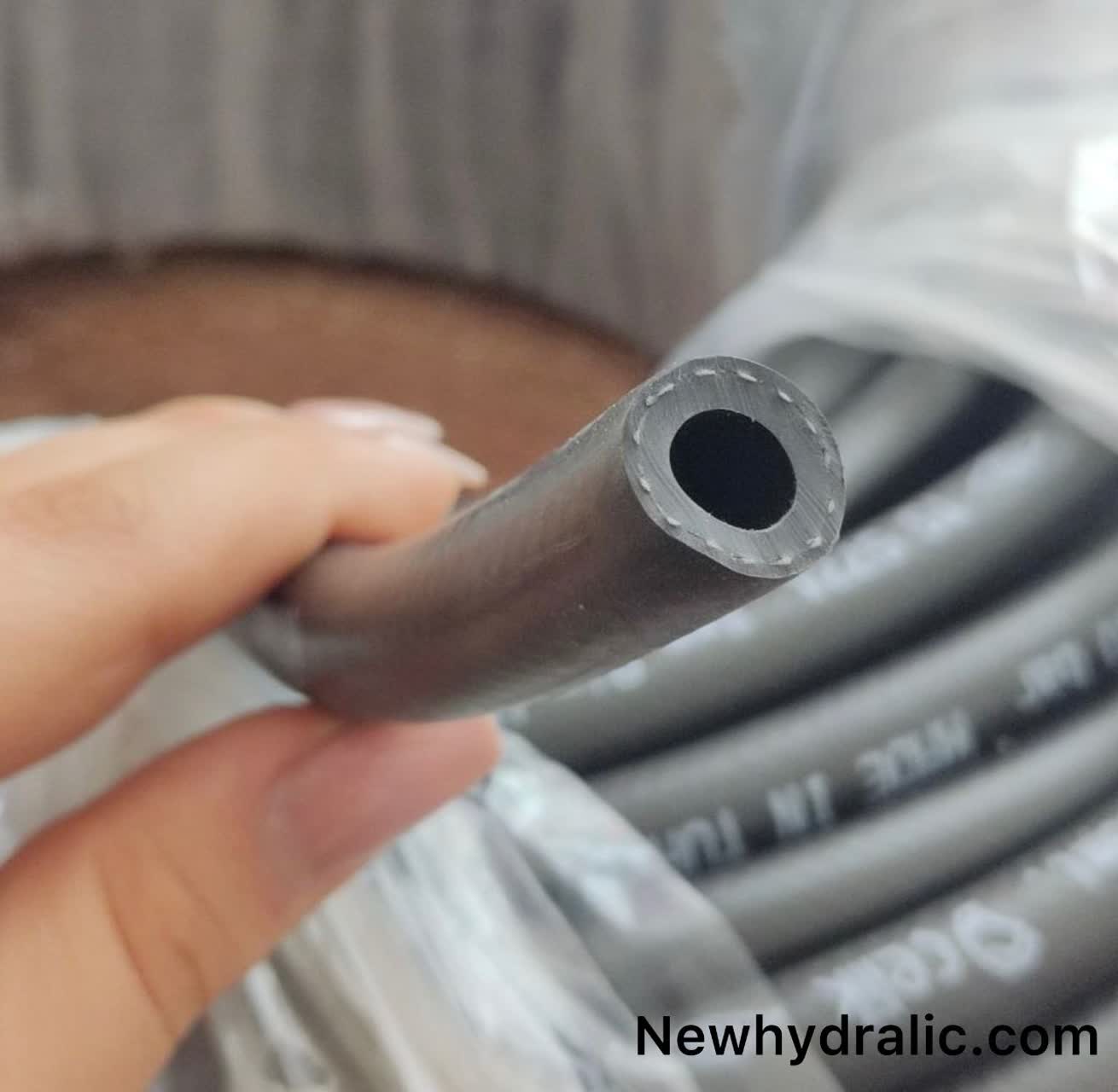

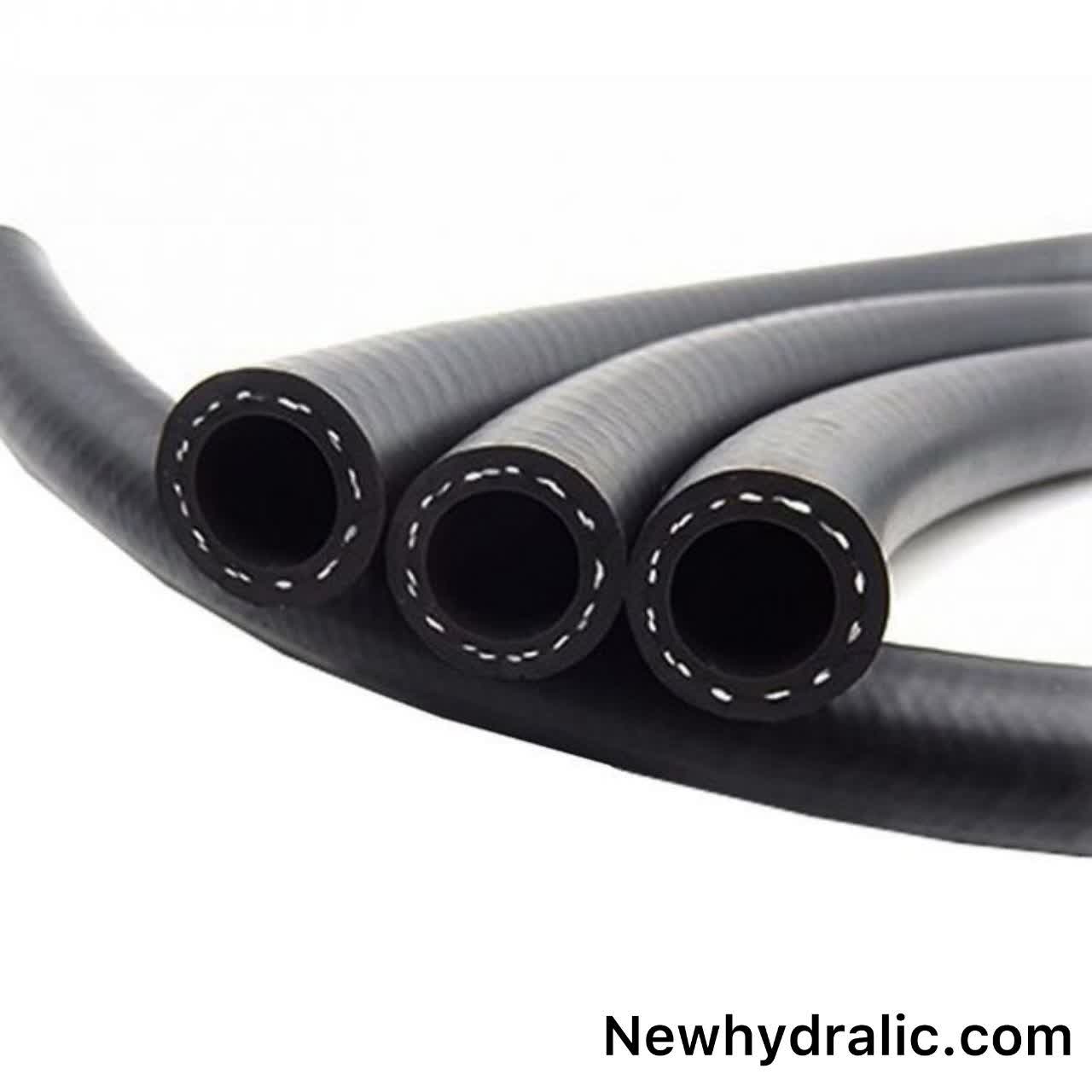

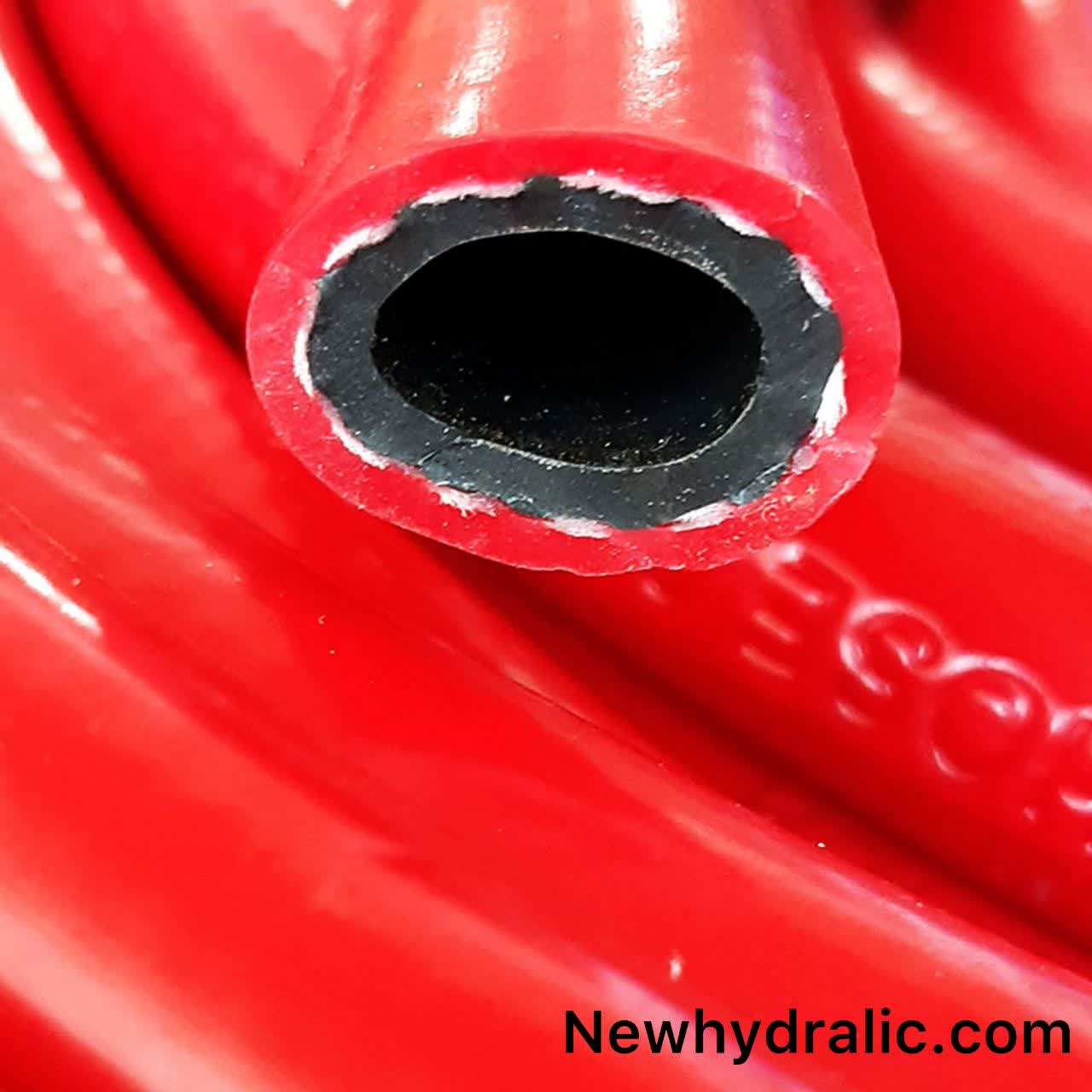

ساختار و اجزای تشکیل‌دهنده شیلنگ باد نخی

ساختار شیلنگ‌های باد نخی معمولاً مبتنی بر یک طراحی سه‌لایه است که هر لایه وظیفه مشخصی را بر عهده دارد. این طراحی ترکیبی، سبب ایجاد تعادل مطلوب بین استحکام، انعطاف‌پذیری و دوام می‌شود.

لایه داخلی (آستر)

این لایه که در تماس مستقیم با سیال یا گاز در حال انتقال قرار دارد، از موادی مانند پلی‌وینیل کلراید (PVC)، پلی‌اورتان (PU) یا ترکیبات لاستیکی خاص ساخته می‌شود. کیفیت و جنس این لایه، تعیین‌کننده میزان مقاومت شیلنگ در برابر عوامل شیمیایی موجود در سیال، همچون روغن، آب یا مواد شیمیایی ملایم است. سطح صاف و یکدست آن، مانع از ایجاد افت فشار غیرضروری در طول مسیر انتقال می‌گردد.

لایه تقویت‌کننده (منجید)

اصلی‌ترین بخش و عامل تمایز این شیلنگ‌ها، لایه تقویت‌کننده است. این لایه متشکل از شبکه‌ای متراکم از الیاف مصنوعی نظیر پلی‌استر، نایلون یا آرامید است که به دور لایه داخلی بافته یا تابیده شده‌اند. عملکرد این شبکه، مشابه اسکلت بیرونی است که فشار داخلی ناشی از سیال را در سرتاسر بدنه شیلنگ پخش می‌کند و از تورم موضعی، پارگی یا ترکیدگی جلوگیری می‌نماید. تعداد لایه‌های این شبکه نخ (معمولاً از یک تا شش لایه) مستقیماً با حداکثر فشار کاری مجاز شیلنگ در ارتباط است.

لایه بیرونی (روکش محافظ)

لایه نهایی، پوششی محافظ است که معمولاً از جنس PVC، PU یا لاستیک‌های مقاوم فرموله‌شده تولید می‌شود. وظیفه اصلی این لایه، حفاظت از لایه تقویت‌کننده در برابر عوامل مخرب محیطی همچون سایش فیزیکی، ضربه، تابش اشعه ماوراءبنفش (UV)، ازون، حرارت و رطوبت است. این محافظت، نقش تعیین‌کننده‌ای در افزایش طول عمر عملیاتی شیلنگ ایفا می‌کند.

جدول اجزای ساختاری شیلنگ باد نخی

مقایسه با سایر انواع شیلنگ‌های انتقال هوا

درک تفاوت‌های شیلنگ باد نخی با سایر انواع مشابه، در انتخاب صحیح محصول موثر است:

• شیلنگ فنری: این نوع، دارای وزن بسیار کم و انعطاف‌پذیری بسیار بالا است و برای مصارف سبک و فضای محدود مناسب می‌باشد. با این حال، محدوده فشار کاری آن پایین‌تر است.

• شیلنگ سیم‌دار: در این مدل، به جای الیاف مصنوعی از سیم فولادی گالوانیزه یا استنلس استیل برای تقویت استفاده می‌شود. این شیلنگ‌ها قادر به تحمل فشارهای به مراتب بالاتر (گاه تا ۳۵۰ بار) هستند و در صنایع سنگین کاربرد دارند، اما انعطاف کمتری داشته و معمولاً سنگین‌تر و پرهزینه‌تر هستند.

• شیلنگ لاستیکی ساده (غیر تقویتشده): این شیلنگ‌ها فاقد لایه تقویت‌کننده هستند و تنها برای مصارف بسیار سبک و با فشار ناچیز قابل استفاده می‌باشند.

شیلنگ باد نخی با ارائه تعادل مناسب بین استحکام (معمولاً تا ۲۵ بار)، انعطاف، وزن و قیمت، به عنوان پرمصرف‌ترین گزینه برای اکثر کاربردهای عمومی و نیمه‌صنعتی شناخته می‌شود.

کاربردهای صنعتی و عمومی

دامنه کاربرد شیلنگ‌های باد نخی بسیار گسترده است و بخش‌های مختلفی را شامل می‌شود:

• صنایع پنوماتیک: انتقال هوای فشرده از کمپرسور به ابزارآلاتی نظیر آچارهای بادی، میخ‌کوب‌ها، دستگاه‌های سمباده‌زنی و پیستوله‌های رنگ‌پاش.

• صنایع غذایی و داروسازی: در خطوط تولیدی که نیاز به انتقال مواد اولیه مایع، هوا یا گازهای بی‌اثر با درجه خلوص و سازگاری مشخص وجود دارد، از شیلنگ‌های با آستر مناسب مواد غذایی (Food Grade) استفاده می‌شود.

• بخش کشاورزی و آبیاری: به‌کارگیری در سیستم‌های آبیاری تحت فشار و همچنین انتقال محلول‌های کود مایع.

• صنایع شیمیایی و تولیدی: انتقال بسیاری از مواد شیمیایی غیرخورنده با غلظت متوسط در خطوط تولید.

• مصارف عمومی: استفاده در برخی تجهیزات مانند کارواش‌های فشار قوی کوچک، سیستم‌های دمش و مکش عمومی.

ملاحظات فنی در انتخاب شیلنگ باد نخی

انتخاب نادرست شیلنگ می‌تواند منجر به کاهش راندمان، افزایش هزینه‌های تعمیر و نگهداری و حتی بروز شرایط ناایمن گردد. پارامترهای کلیدی در انتخاب به شرح ذیل است:

1. فشار کاری (بار): حداکثر فشار کاری اسمی شیلنگ باید همواره بیشتر از حداکثر فشار خروجی منبع تامین (مانند کمپرسور) باشد. توصیه می‌شود ضریب اطمینان حداقل ۱.۵ در نظر گرفته شود.

2. قطر داخلی: قطر داخلی شیلنگ بر دبی حجمی و سرعت سیال تاثیر مستقیم دارد. قطرهای رایج شامل ۶ میلی‌متر (۱/۴ اینچ)، ۸ میلی‌متر (۳/۸ اینچ) و ۱۳ میلی‌متر (۱/۲ اینچ) می‌باشند. انتخاب قطر بزرگ‌تر موجب افزایش دبی می‌شود، اما ممکن است باعث افزایش وزن و هزینه گردد.

3. سازگاری شیمیایی: جنس لایه داخلی باید با مشخصات سیال در حال انتقال (هوا، روغن، آب، مواد شیمیایی خاص) کاملاً سازگار باشد تا از تخریب زودهنگام یا آلودگی سیال جلوگیری شود.

4. طول شیلنگ: طول شیلنگ باید متناسب با نیاز واقعی باشد. طول بیش از حد لازم، موجب ایجاد افت فشار اضافی در سیستم می‌گردد.

5. کیفیت ساخت و اتصالات: یکنواختی قطر، بافت منظم و فشرده لایه بیرونی و کیفیت اتصالات انتهایی (کوپلینگ) از جمله مواردی است که در دوام و عملکرد ایمن شیلنگ موثر است.

اصول نگهداری و بازرسی

رعایت اصول صحیح نگهداری، نقش بسزایی در افزایش طول عمر مفید شیلنگ دارد:

• از خم کردن‌های شدید با شعاع کم یا ایجاد گره در شیلنگ خودداری شود.

• شیلنگ باید از تماس با سطوح داغ، مواد شیمیایی خورنده قوی و لبه‌های تیز محافظت گردد.

• در زمان انبارش یا زمانی که مورد استفاده نیست، بهتر است به صورت حلقه‌ای با شعاع بزرگ (و نه تا شده یا فشرده) نگهداری شود.

• بازدید دوره‌ای از نظر وجود علائمی همچون ترک‌خوردگی، سایش شدید، نرم‌شدگی غیرعادی، تورم موضعی یا هرگونه آسیب ظاهری ضروری است.

• جهت شستشو، استفاده از آب و مواد شوینده ملایم مجاز است، اما باید از به‌کارگیری حلال‌های قوی یا مواد اسیدی اجتناب کرد.

سوالات متداول

تفاوت شیلنگ نخ دار، منجید دار و پارچه بافت چیست؟
این سه اصطلاح عموماً به یک محصول اشاره دارند و تفاوت معناداری بین آنها وجود ندارد. تمامی این عبارات به شیلنگ‌هایی اطلاق می‌شوند که دارای لایه تقویت‌کننده از جنس الیاف بافته‌شده هستند.

عمر مفید معمول یک شیلنگ باد نخی چقدر است؟
عمر مفید این شیلنگ‌ها به کیفیت ساخت، شرایط کاری و نحوه نگهداری بستگی دارد. در شرایط استفاده معمول و با رعایت اصول نگهداری، عمری بین ۳ تا ۵ سال متداول است. در محیط‌های کاری ایده‌آل و با بارگذاری مناسب، این مدت ممکن است افزایش یابد.

علائم هشداردهنده نیاز به تعویض شیلنگ کدامند؟

• مشاهده ترک‌های ریز یا درشت بر روی لایه بیرونی.

• ایجاد تورم موضعی (بادکردگی) در بخشی از بدنه.

• تغییر قوام (نرم‌شدگی یا سخت‌شدگی غیرعادی) یا حالت چسبندگی در سطح.

• شنیده شدن صدای نشت هوا از بدنه شیلنگ (پس از اطمینان از سالم بودن اتصالات).
  بروز هر یک از این موارد، نشان‌دهنده پایان عمر بهره‌برداری ایمن بوده و تعویض فوری شیلنگ توصیه می‌گردد.

آیا ترمیم شیلنگ آسیبدیده مجاز است؟
استفاده از بست‌های فلزی یا نوارچسب‌های مخصوص تنها به عنوان یک راهکار موقت و اضطراری قابل قبول است. برای تضمین ایمنی و عملکرد پایدار سیستم، تعویض شیلنگ آسیب‌دیده با یک محصول جدید و استاندارد، الزامی و بهترین اقدام محسوب می‌شود.

آیا شیلنگ باد نخی با شیلنگ گاز نخی یکسان است؟
خیر. اگرچه هر دو دارای ساختار تقویتشده هستند، اما مواد اولیه مورد استفاده در لایه داخلی و همچنین استانداردهای ساخت و آزمایش آنها متفاوت است. شیلنگ گاز باید برای انتقال گاز طبیعی (متان) طراحی و تایید شده باشد. به هیچ عنوان نباید از شیلنگ باد به جای شیلنگ گاز استفاده نمود، چرا که خطر نشت گاز و انفجار وجود دارد.

نتیجه گیری

شیلنگ باد نخی به عنوان یک رابط حیاتی در سیستم‌های انتقال هوای فشرده، با بهره‌گیری از یک طراحی سه‌لایه بهینه، تلفیقی مناسب از استحکام مکانیکی، انعطاف و دوام را ارائه می‌دهد. انتخاب محصولی با مشخصات فنی منطبق بر نیاز پروژه، شامل فشار کاری، قطر، جنس و کیفیت ساخت، امری ضروری جهت تضمین کارایی و ایمنی عملیات است. پیروی از دستورالعمل‌های نگهداری و بازرسی منظم، نقش تعیین‌کننده‌ای در حفظ یکپارچگی این وسیله و جلوگیری از خرابی‌های زودهنگام ایفا می‌کند.
